VideoCheck® V HA
회전형 대칭형 측정물을 정밀하게 측정하는 초정밀 3차원 측정기
빠르면서도 매우 높은 정밀도로 샤프트 및 공구 측정 가능
기술 사양
정밀도 (MPE)0.25µmISO 10360 기준
분해능100nm
최대 측정 범위—mm
특장점
VideoCheck® V HA는 견고한 화강암 구조, 특수 에어 베어링 기술, 온도 안정형 스케일 시스템 덕분에 0.1 마이크로미터 단위의 측정 불확도를 달성합니다. 또한, 수직 회전축을 내장하고 있어 샤프트, 공구와 같은 회전형 대칭형 측정물의 자중으로 인한 처짐을 방지합니다. 형상 밀링 커터, 트위스트 드릴, 스텝 드릴, 탭, 샤프트 등의 측정물을 측정합니다.
- 초 고정밀 에어 베어링 회전축을 갖춘 인체공학적 수직 측정물 클램핑
- HSK, SK, 유압 척, Capto, 고정 및 회전 센터 등 모든 일반적인 클램핑 시스템용 홀더
- 무게가 무거운 공구도 초정밀하게 측정 가능
- 90º 광학계를 갖춘 Werth Zoom으로 전면(앞면) 측정 가능
- 추가 센서(3D 스캐닝 프로브, 특허받은 Werth Fiber Probe® 마이크로 프로브, 광학식 거리 센서)를 통합하여 멀티센서 3차원 측정기로 구성
- 측정물의 반경 방향 런아웃 오차(흔들림)는 측정 소프트웨어로 보정
장착 가능 센서 및 액세서리
Sensors
Werth 이미지 프로세싱
고정밀 비접촉 측정
Sensors
SP25M 스캐닝 프로브
컴팩트 스캐닝 프로브
Sensors

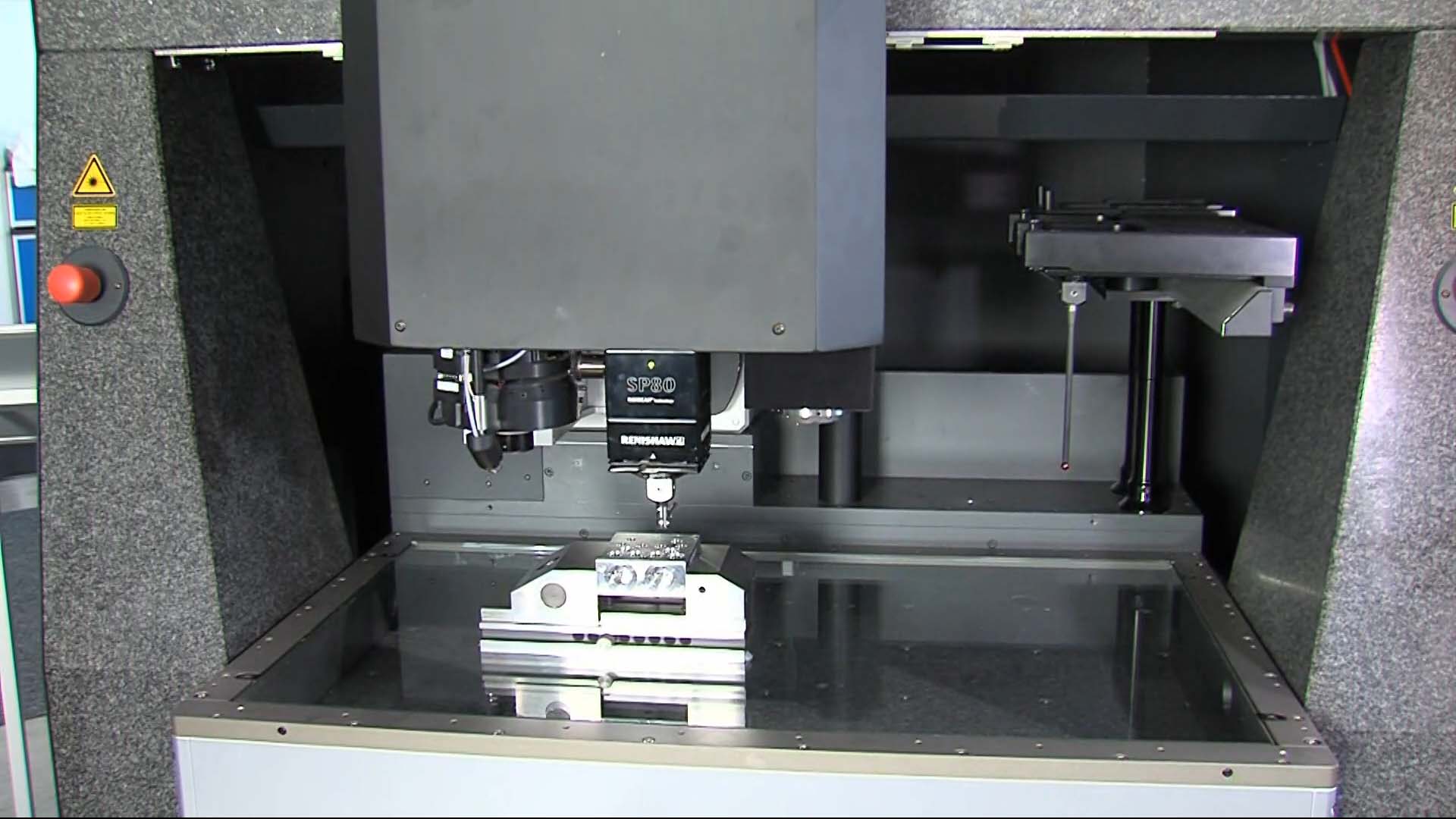

SP80 스캐닝 프로브
고정밀 스캐닝 프로브
Sensors
Werth 2D Fiber Probe® 2D-WFP
고정밀 접촉·광학 복합 2D 마이크로 프로브
Sensors
Autofocus 센서
기하 특성 측정을 위한 대비 평가
Sensors
Werth 레이저 센서 WLP
푸코 원리 기반 레이저 거리 센서
Sensors
백색광 센서 CFP
고정밀 크로매틱 포인트 센서
Sensors
백색광 줌 센서 CFZ
이미지 처리와 크로매틱 거리 센서 시스템을 결합한 멀티센서
