골 나사의 두부(head) 영역에는 대개 여러 종류의 나사산이 있어 드라이브(drive)에 특수한 형상적 요건이 부여됩니다. 골 나사는 셀프 태핑(self-tapping) 방식일 수 있습니다. 주요 측정 항목은 드라이브 형상, 테이퍼(taper), 피치(pitch), 렌치 플랫(wrench flat)의 형상입니다.
공차가 약 10 µm에서 20 µm 수준으로 측정 불확도 요구가 높습니다. 통상 전수 검사(100 % check)를 수행하므로 측정 시간 요구가 매우 높으며, 나사 피치 특성상 측정 장비로는 5축(5-axis) 시스템이 권장됩니다. 회전/틸트 축을 갖춘 5축 구성은 나선형 나사면을 법선 방향으로 접근해 측정할 수 있어 피치와 드라이브 형상의 정밀 평가에 적합합니다.

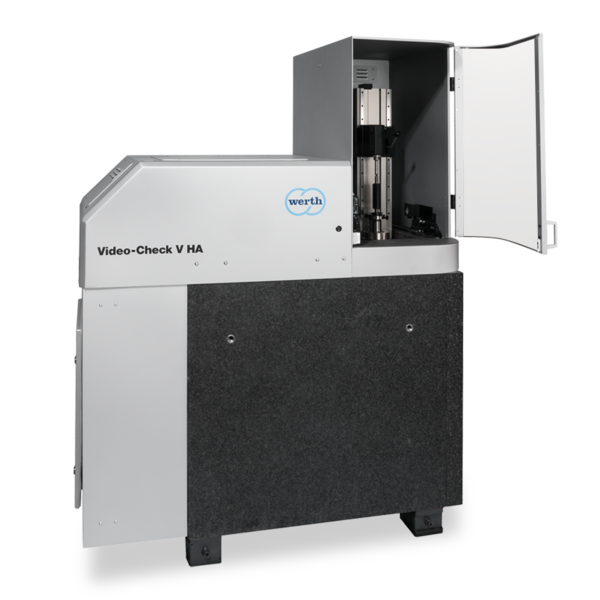

추천 시스템
